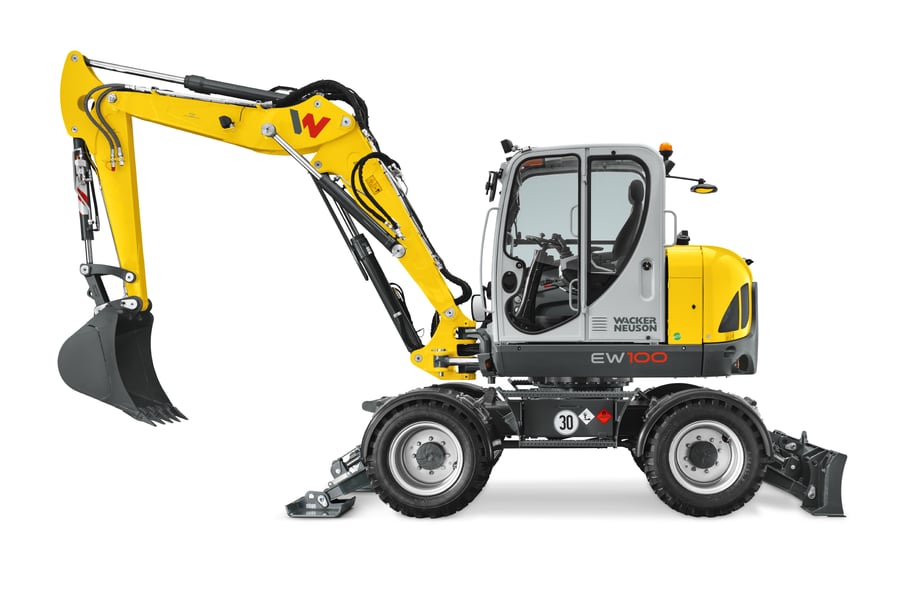

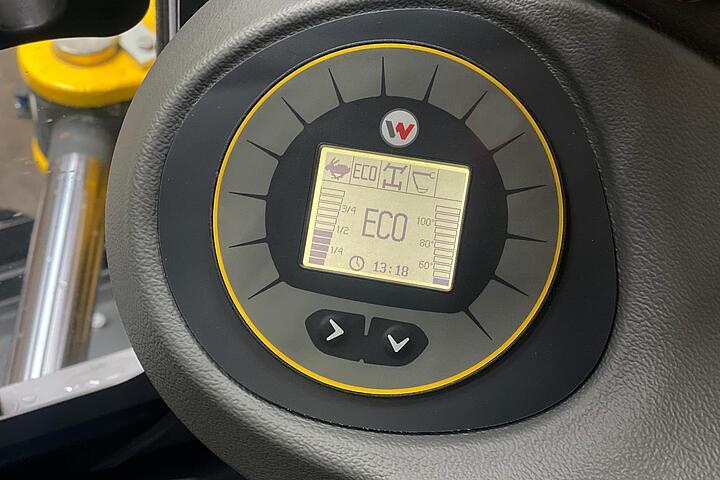

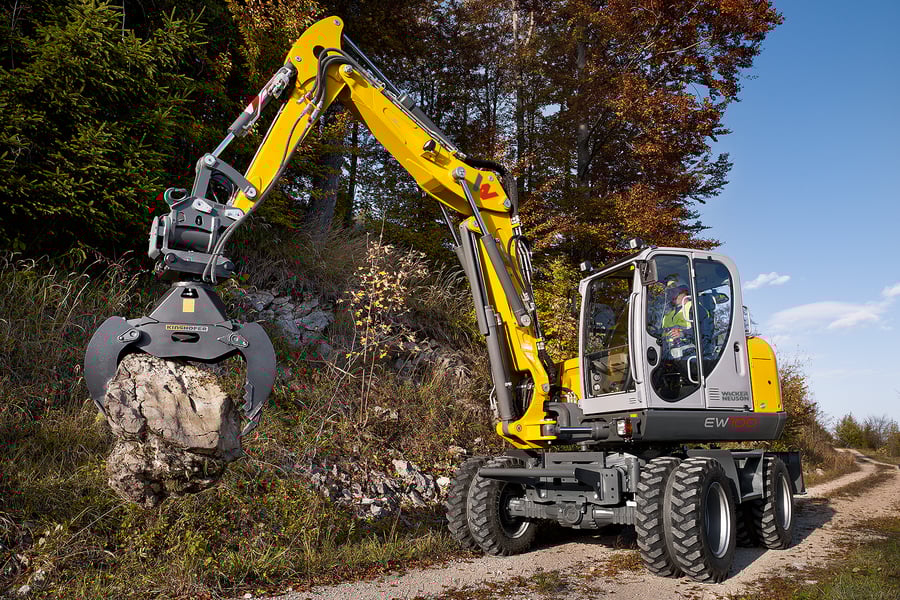

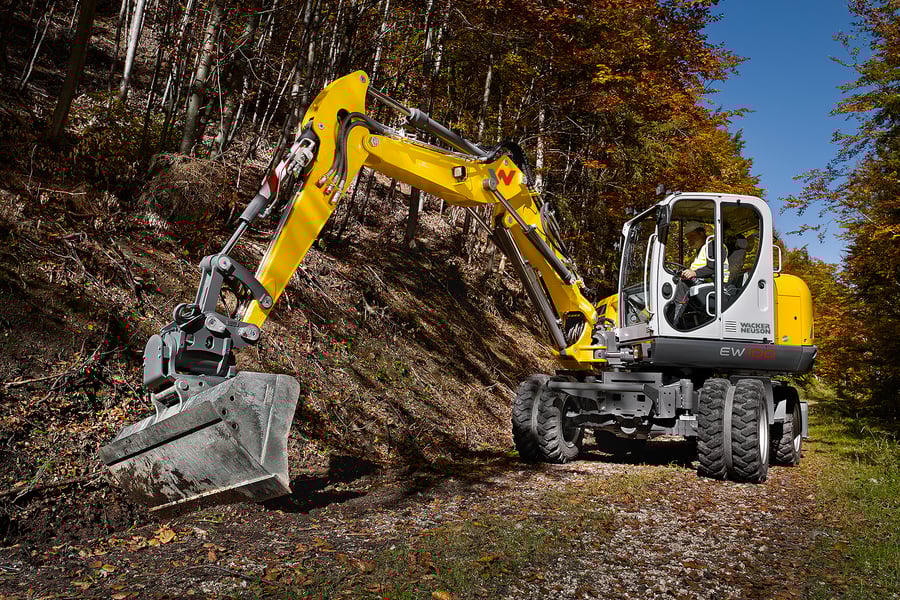

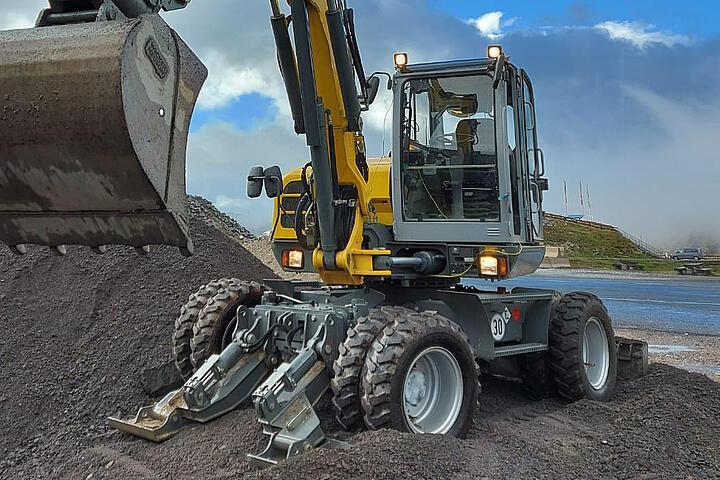

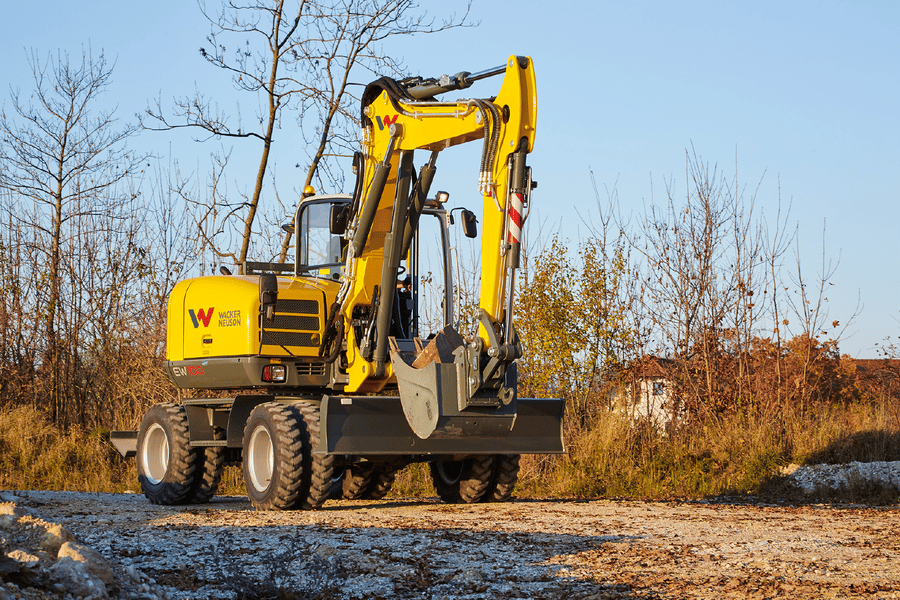

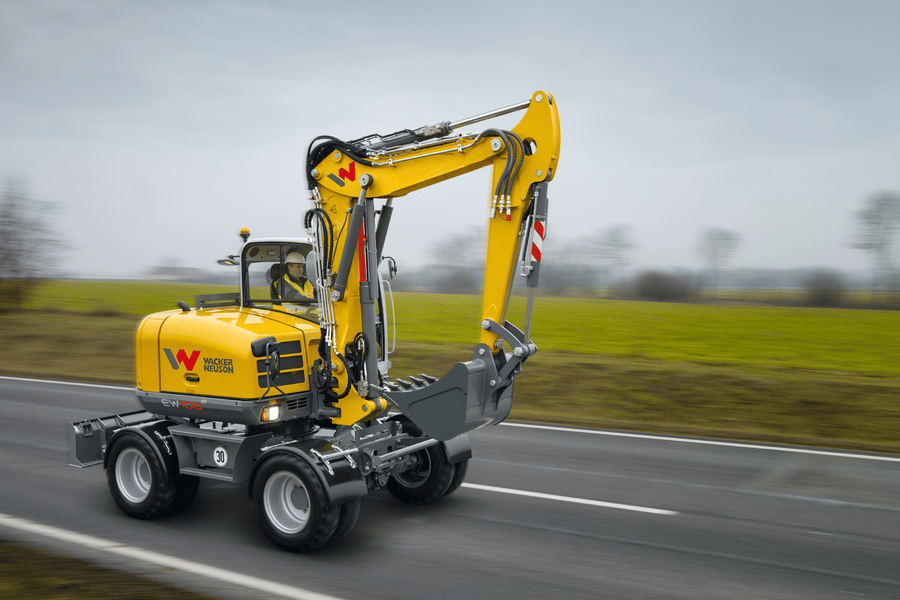

A2 |
Height with cab |
2,989 mm |
2,989 mm |
A5 |
Height of dozer blade |
507 mm |
507 mm |
B1 |
Width of upper carriage |
2,174 mm |
2,174 mm |
B2 |
Width of cab |
988 mm |
988 mm |
B3 |
Width travel gear |
2,454 mm |
2,454 mm |
B5 |
Width travel gear twin tires |
514 mm |
514 mm |
B7 |
Width travel gear with balloon tires |
530 mm |
530 mm |
B8 |
Width of dozer blade |
2,465 mm |
2,465 mm |
C2 |
Transport length short shovel arm |
7,257 mm |
6,656 mm |
C3 |
Transport length long shovel arm |
7,315 mm |
6,886 mm |
D2 |
Digging depth max., short shovel arm |
3,998 mm |
3,941 mm |
D3 |
Digging depth max., long shovel arm |
4,298 mm |
169.34 mm |
E2 |
Piercing depth max., short shovel arm |
3,356 mm |
3,449 mm |
E3 |
Piercing depth max., long shovel arm |
3,648 mm |
3,740 mm |
F2 |
Piercing height max., short shovel arm |
7,294 mm |
8,087 mm |
F3 |
Piercing height max., long shovel arm |
7,483 mm |
8,355 mm |
G2 |
Dumping height max., short shovel arm |
5,156 mm |
5,933 mm |
G3 |
Dumping height max., long shovel arm |
5,346 mm |
6,201 mm |
H2 |
Digging radius max., short shovel arm |
7,541 mm |
7,812 mm |
H3 |
Digging radius max., long shovel arm |
7,822 mm |
8,107 mm |
I2 |
Max. reach at ground level (short shovel arm) |
7,320 mm |
7,602 mm |
I3 |
Max. reach at ground level (long shovel arm) |
7,611 mm |
7,903 mm |
L1 |
Stacking height max. (dozer blade above surface) |
504 mm |
504 mm |
M1 |
Digging depth max. (dozer blade below surface) |
132 mm |
132 mm |
N1 |
Length travel drive |
3,193 mm |
3,193 mm |
O1 |
Max. swivel angle (arm system to the left) |
67 ° |
67 ° |
O2 |
Max. swivel angle (arm system to the right) |
63 ° |
63 ° |
Q1 |
Boom swing radius center |
2,953 mm |
3,191 mm |
Q2 |
Boom swing radius right |
2,707 mm |
2,929 mm |
Q3 |
Boom swing radius left |
2,424 mm |
2,639 mm |
R1 |
Distance bucket dozer blade, short shovel arm |
120 mm |
120 mm |
R2 |
Distance bucket dozer blade, long shovel arm |
165 mm |
165 mm |
